یاتاقان UCP 214

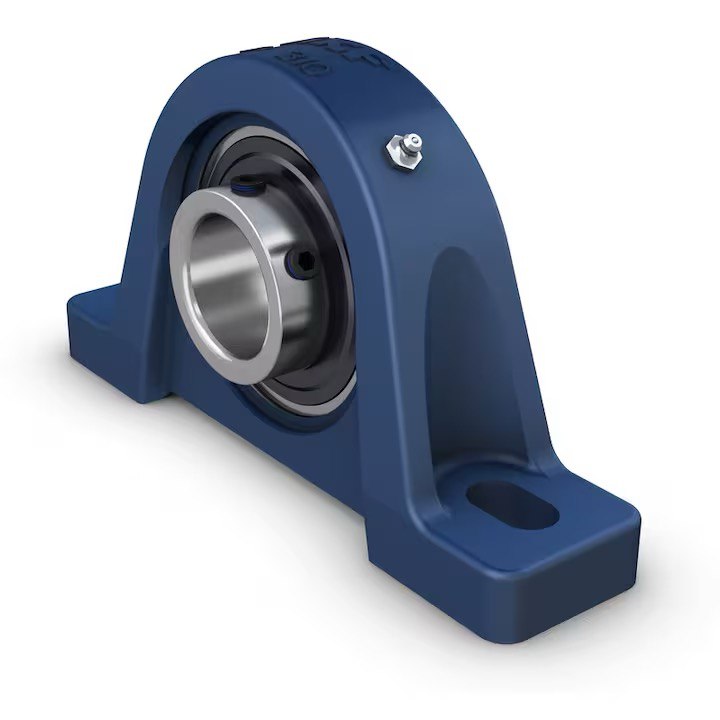

یاتاقان UCP 214 یکی از یاتاقان‌های پایه‌دار صنعتی با ظرفیت تحمل بار بسیار بالا است که برای شفت‌هایی با قطر 70 میلی‌متر طراحی و ساخته شده است. این یاتاقان در گروه Pillow Block Bearings قرار دارد و به دلیل استحکام فوق‌العاده، طراحی دقیق، طول عمر بالا و مقاومت در برابر فشار و لرزش، در صنایع سنگین، ماشین‌آلات بزرگ، نوار نقاله‌های صنعتی و تجهیزات معدنی به‌طور گسترده مورد استفاده قرار می‌گیرد.

بدنه‌ی این یاتاقان از چدن داکتیل (Ductile Cast Iron) ساخته شده است که به‌عنوان یکی از مقاوم‌ترین آلیاژهای صنعتی شناخته می‌شود و تحمل فشارهای مکانیکی شدید را بدون تغییر شکل تضمین می‌کند. بلبرینگ داخلی یاتاقان UCP 214 از فولاد کروم‌دار سخت‌کاری‌شده (High Carbon Chromium Steel) تولید شده که مقاومت بالایی در برابر سایش، حرارت و خوردگی دارد. طراحی مهندسی این مدل به‌گونه‌ای است که علاوه بر تحمل بارهای سنگین، حرکت نرم، دقیق و بی‌صدا را برای محور چرخان فراهم می‌کند.

مشخصات فنی یاتاقان UCP 214

• قطر داخلی (d): 70 mm
• طول کلی (L) – (طول بدنه): 290 mm
• فاصله بین سوراخ‌های نصب (J) – (فاصله مرکز به مرکز پیچ‌ها): 216 mm
• عرض بلبرینگ داخلی (B) – (عرض رینگ داخلی): 65.1 mm
• ارتفاع مرکز محور تا پایه (H) – (ارتفاع محور از سطح نصب): 82 mm
• عرض کلی بدنه (A) – (عرض پایه یاتاقان): 75 mm
• ضخامت پایه (T) – (ضخامت نشیمن پایه): 25 mm
• قطر پیچ نصب: 16 mm
• جنس پوسته: چدن داکتیل مقاوم در برابر فشار، لرزش و شوک‌های مکانیکی
• جنس بلبرینگ داخلی: فولاد کروم‌دار سخت‌کاری‌شده (High Carbon Chromium Steel)
• نوع قفل محور: دو پیچ جانبی قفل‌کننده (Set Screws) برای تثبیت مطمئن محور
• نوع آب‌بندی: کاسه‌نمد لاستیکی دوبل با محافظ فلزی مقاوم در برابر رطوبت و آلودگی
• بار دینامیکی (C): 53.2 kN
• بار استاتیکی (C₀): 30.0 kN
• وزن (Weight): 5.50 kg

ابعاد و مشخصات فنی فوق نشان می‌دهد که UCP 214 یکی از قدرتمندترین یاتاقان‌های سری UCP محسوب می‌شود که برای کار در محیط‌های سخت، مرطوب و با ارتعاش بالا طراحی شده است.

ویژگی‌های یاتاقان UCP 214
1. بدنه فوق‌العاده مستحکم: استفاده از چدن داکتیل با مقاومت بسیار بالا در برابر تنش‌های مکانیکی، فشار و شوک‌های صنعتی.
2. بلبرینگ داخلی بادوام: ساخته‌شده از فولاد کروم‌دار سخت‌کاری‌شده جهت مقاومت در برابر حرارت، اصطکاک و سایش طولانی‌مدت.
3. سیستم قفل مطمئن محور: مجهز به دو پیچ جانبی قفل‌کننده (Set Screws) برای جلوگیری از لغزش محور در هنگام چرخش.
4. آب‌بندی مقاوم و بادوام: کاسه‌نمد لاستیکی دوبل با محافظ فلزی برای جلوگیری از نفوذ گردوغبار، آلودگی و رطوبت به داخل بلبرینگ.
5. تحمل بارهای ترکیبی: طراحی شده برای تحمل هم‌زمان بارهای شعاعی و محوری در شرایط کاری سنگین.
6. حرکت نرم و کم‌صدا: دقت بالا در ساخت قطعات داخلی باعث عملکردی بی‌لرزش و بدون نویز می‌شود.
7. روانکاری آسان: مجهز به گریس‌خور استاندارد (Grease Fitting) جهت تزریق مجدد گریس و افزایش طول عمر یاتاقان.
8. نصب سریع و آسان: طراحی دوپیچ پایه‌دار باعث نصب سریع و مطمئن بر روی بدنه یا فریم دستگاه‌ها می‌شود.
9. دوام بالا در محیط‌های صنعتی: مقاوم در برابر گردوغبار، آلودگی‌های محیطی و تغییرات دما.
10. نگهداری ساده: امکان بازبینی، تمیزکاری و روغن‌کاری آسان در دوره‌های منظم.

کاربردهای یاتاقان UCP 214

یاتاقان UCP 214 به دلیل ساختار قوی و تحمل بار بالا، در بسیاری از صنایع سنگین و ماشین‌آلات صنعتی مورد استفاده قرار می‌گیرد. برخی از مهم‌ترین کاربردهای آن عبارت‌اند از:

• صنایع معدنی و ساختمانی: در نوار نقاله‌ها، دستگاه‌های سنگ‌شکن، بالابرها و تجهیزات بارگیری.
• صنایع فولادی و فلزی: در غلطک‌های نورد، سیستم‌های انتقال نیرو و ماشین‌آلات صنعتی سنگین.
• صنایع کشاورزی: در کمباین‌ها، آسیاب‌های خوراک دام و دستگاه‌های فرآوری غلات.
• پمپ‌ها و کمپرسورها: برای تحمل بار محوری و شعاعی در تجهیزات دوار با فشار بالا.
• صنایع غذایی و بسته‌بندی: در خطوط تولید اتوماتیک و ماشین‌آلاتی که نیاز به حرکت روان و دقیق دارند.
• سیستم‌های تهویه و توربین‌ها: برای کاهش ارتعاش و افزایش پایداری در طول کار مداوم.
• ماشین‌آلات CNC و خطوط مونتاژ: برای عملکرد پایدار و دقیق در فرآیندهای صنعتی.

نکات نصب و نگهداری یاتاقان UCP 214
1. سطح نصب باید کاملاً صاف و تراز باشد تا از وارد شدن تنش‌های غیرمتقارن به بدنه یاتاقان جلوگیری شود.
2. محور باید دقیقاً در مرکز یاتاقان قرار گیرد تا از سایش زودرس بلبرینگ داخلی پیشگیری شود.
3. پیچ‌های پایه را به‌صورت یکنواخت و با گشتاور مناسب سفت کنید تا فشار به‌طور مساوی توزیع شود.
4.

روانکاری منظم انجام دهید: گریس‌کاری با گریس‌های صنعتی مقاوم در برابر حرارت باعث کاهش اصطکاک و افزایش عمر مفید می‌شود.
5. از بارگذاری بیش از ظرفیت مجاز خودداری کنید تا از خرابی بلبرینگ یا تغییر شکل بدنه جلوگیری شود.
6. بازرسی‌های دوره‌ای صدا، لرزش و دما انجام شود تا هرگونه نقص احتمالی زود تشخیص داده شود.
7. در محیط‌های آلوده از درپوش یا محافظ استفاده کنید تا از نفوذ گردوغبار و ذرات خارجی به داخل یاتاقان جلوگیری شود.
8. در صورت نیاز، گریس مصرف‌شده را تعویض کنید تا از عملکرد نرم و پایدار اطمینان حاصل شود.

نتیجه‌گیری

یاتاقان UCP 214 با قطر داخلی 70 میلی‌متر، وزن 5.50 کیلوگرم، بدنه مقاوم از چدن داکتیل و بلبرینگ داخلی سخت‌کاری‌شده، یکی از گزینه‌های ممتاز برای استفاده در صنایع سنگین، معدنی، فولادی و ماشین‌آلات صنعتی است. این یاتاقان با تحمل بالای بارهای شعاعی و محوری، حرکت نرم، قابلیت روانکاری مجدد و مقاومت در برابر شرایط سخت محیطی، عملکردی پایدار، دقیق و قابل‌اعتماد را برای سال‌ها تضمین می‌کند.

برای خرید یاتاقان UCP 214 با بهترین کیفیت و دریافت مشاوره فنی تخصصی، می‌توانید به وب‌سایت palizman.com مراجعه کرده و این محصول را با اطمینان کامل تهیه نمایید.
